Novoceram Outdoor Plus

Doppelboden

Ein leicht inspiziertes System, dass die Unterbringung von Bewässerungssystemen, Rohren, Leitungen, Kabeln und Beleuchtunganlagen unter dem Fußboden ermöglicht. Repositionierbare Platten, um die Wartung der darunter liegenden Elemente zu erleichtern.

Video

Die Verlegung auf Trägern ist sowohl auf festem Untergrund (beispielsweise auf Platten), als auch auf Kies möglich.

Step by step

azimut froid antiderapant 60x60 outdoor plus doppelboden
01

Abgedichtet

Für die Verlegung auf Flachdächern muss der Untergrund sorgfältig abgedichtet werden
azimut froid antiderapant 60x60 outdoor plus doppelboden
02

Reinigung

Vor der Verlegung ist eine gründliche Reinigung des Untergrunds vorzunehmen
azimut froid antiderapant 60x60 outdoor plus doppelboden
03

Positioniere die Träger

Die Träger auf dem Untergrund positionieren (wir empfehlen eine maximale Aufbauhöhe von 10 cm)
azimut froid antiderapant 60x60 outdoor plus doppelboden
04

Leitungen und Rohre

Wenn gewünscht die Leitungen und Rohre platzieren
azimut froid antiderapant 60x60 outdoor plus doppelboden
05

Die Platten positionieren

Die Platten Novoceram Outdoor Plus auf den zuvor ausgebrachten Träger positionieren
azimut froid antiderapant 60x60 outdoor plus doppelboden
06

Ebenflächigkeit

Während der Verlegung stets die Ebenflächigkeit der Oberfläche prüfen
azimut froid antiderapant 60x60 outdoor plus doppelboden
07

Ebene Oberfläche

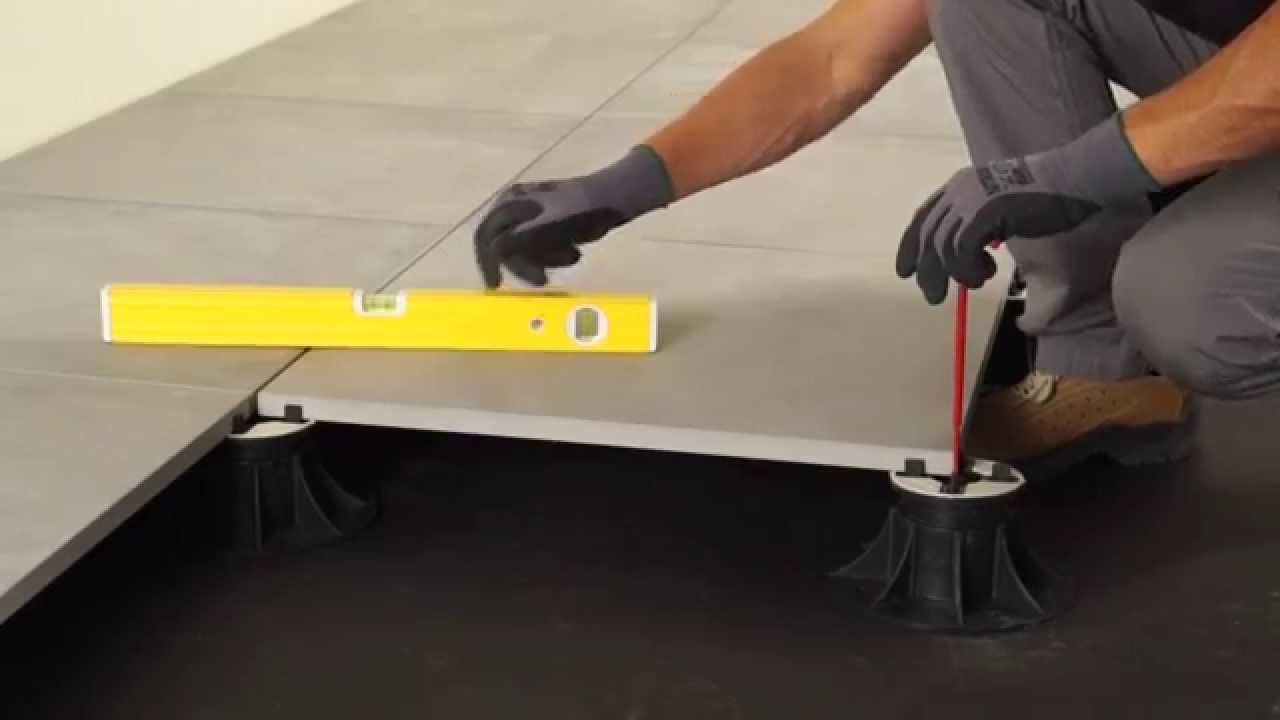

Den Einstellungsschlüssel der Träger verwenden, um eine ebene Oberfläche zu erhalten
azimut froid antiderapant 60x60 outdoor plus doppelboden
08

Sofort begehbar

Die als Doppelboden verlegten Platten Novoceram Outdoor Plus sind sofort nach der Verlegung begehbar. Die Träger Novoceram Outoor Plus sind für eine Bruchlast von über 1 Tonne ausgelegt

Stelzlager

festes stelzlager

FESTES STELZLAGER

indesthöhe vom Boden 12 mm. Für höheren Schutz ist ein 3mm hoher Nivellierungsträger erhältlich. Die Grundplatte ist in der Mitte für eine verbesserte Anpassung der Verlegung perforiert. Die Träger können leicht, -abhängig vom Verleg-Schema-, in vier Teile zerlegt werden und sind mit Abstandshaltern versehen, um Fugen zwischen den Platten zu erschaffen.

E434 - H 12 mm
E435 - H 15 mm
E436 - H 20 mm
E448 - DISQUE NIVELANT 3 mm

EINSTELLBARES STELZLAGER

EINSTELLBARES STELZLAGER

Diesen Träger kann man Millimeter genau einstellen und ist auch bei bereits ausgelegtem Bodenbelag einsetzbar. Bei Ecken und dicht an den Wänden, brechen Sie zwei oder vier der Abstandhalter des Trägerkopfs; in der Nähe von scharfen Kanten entfernen Sie die Träger von der Wand.

E437 - H 25-40 mm
E438 - H 40-70 mm
E439 - H 60-100 mm

SELBSTNIVELLIERENDES STELZLAGER

SELBSTNIVELLIERENDES STELZLAGER

Der selbstnivellierende Trägerkopf ermöglicht die automatische Kompensation von Neigungen bis zu 5%. Bei Ecken und dicht an den Wänden, brechen Sie zwei oder vier der Abstandhalter des Trägerkopfs; in der Nähe von scharfen Kanten entfernen Sie die Träger von der Wand.

E442 - H 37,5-50 mm
E443 - H 50-75 mm
E444 - H 75-100 mm

Warnung Novoceram empfiehlt den Gebrauch von Trägern bis zu 10 cm Höhe. Für die Höhe ab 10 cm, empfehlen wir, um das Brechen des Bodens sowie das Zerbrechen der Fliesen zu umgehen, ein Netz bestehend aus Glasfaser oder ein verzinktes Stahlblech an die Unterseite der Platte zu kleben.Novoceram empfiehlt auch den Gebrauch eines Trägers unter jeder Fliese, um die verschieden Arten der Belastungen, auf den gesamten Boden zu verteilen.

Technische Eigenschaften der Stelzlager

Stelzlager aus vollkommen recyclefähigem material

Stelzlager aus vollkommen recyclefähigem material

Beständig gegen basische und saure lösungen

Beständig gegen basische und saure lösungen

Witterungsbeständig

Witterungsbeständig

Beständig bei temperaturen von -30° bis +120°

Beständig bei temperaturen von -30° bis +120°

Ausgelegt für ein Bruchlast von über 1 Tonne

Ausgelegt für ein Bruchlast von über 1 Tonne

Anweisungen für die Verwendung der Stelzlager

Anweisungen für die Verwendung der Stelzlager

Schraube

Das Schraubenelement an der Basis des Trägers in der gewünschten Höhe anschrauben
Anweisungen für die Verwendung der Stelzlager

Platz

Die Scheibe mit den Abstandhaltern aus Kunststoff auf der Oberseite des Trägers platzieren und leicht anschrauben
Anweisungen für die Verwendung der Stelzlager

Anpassen

Wenn nötig die Abstandhalter aus Kunststoff teilen bzw. zuschneiden, um die Träger an die Bedürfnisse der Verlegung anzupassen

Nachbearbeitung der Kanten

Clip bord vertical base

Clip bord vertical base

Clip bord vertical tête

Clip bord vertical tête

Nachbearbeitung der Mauer

Entwickelt, um den Kontakt zwischen den Platten und der Außenkante bei Doppelböden zu verhindern ist der Kantenclip, komplett aus Edelstahl hergestellt, mit einem Stoßdämpfer für die Längs- und Querdehnungen und einer Verankerung versehen, um eine gerade, elegante und stabile Außenfuge zu schaffen.

Clip bord dalle

Clip bord dalle

Clip bord dalle

Clip bord dalle

Zubehör für die Regulierung und Einstellung

clef de réglage

Clef de réglage

Pince de levage

Pince de levage

Tipps

60x60 cm GERADE VERLEGUNG

60x60 cm Gerade Verlegung

60x60 cm VERSETZE VERLEGUNG

60x60 cm Verseztze Verlegung

45x90 cm GERADE VERLEGUNG

45x90 cm Gerade Verlegung

45x90 cm VERSETZTE VERLEGUNG

45x90 cm Verseztze Verlegung

30x120 cm GERADE VERLEGUNG

30x120 cm Gerade Verlegung

30x120 cm VERSETZTE VERLEGUNG

30x120 cm Verseztze Verlegung

Das korrekte Abfließen von Wasser ist ein zentraler Aspekt bei jedem Architekturprojekt.
Daher müssen einige Aspekte im Voraus berücksichtigt werden, um Staunässe und Probleme, die die Struktur beeinflussen können, zu vermeiden. Novoceram Outdoor Plus bietet alle Vorteile des Feinsteinzeugs: Es ist frostbeständig und nimmt kein Wasser auf. Um Probleme im Zusammenhang mit Wasseransammlungen und Staunässe zu vermeiden und für eine optimale Ableitung von Wasser auf der Trittfläche sollten in der Entwurfsphase einige Vorsichtsmaßnahmen ergriffen werden:
1. Die erforderlichen Längs- und Querneigungen (1,5% – 2%) planen, die während des Nivellierens oder der Verdichtung umgesetzt werden müssen;
2. Eine zusätzliche Schicht aus speziellen drainierenden Materialien einbringen. Novoceram Outdoor Plus garantiert die typischen Vorteile von Feinsteinzeug: Es ist frostsicher und absorbiert praktisch kein Wasser. Das kann vor allem an den Kanten der Platten zu Wasseransammlungen führen, unabhängig von der Art und Weise, wie die Verlegung durchgeführt worden ist. Deshalb wird eine Mindestfuge von 5mm empfohlen.
Im Falle von Flachdächern über bewohnten Räumen oder ähnlichem ist es immer notwendig ein komplettes Schichtensystem für die Realisierung eines Flachdachs mit der richtigen Neigung zu schaffen und dabei die geltenden Vorschriften einzuhalten.

Video

Sehen Sie sich Video Schnitt Empfehlungen an.
Tischsäge mit Wasser

Tischsäge mit Wasser

Zahnscheibe geeignet zum Schneiden von Fliesen.
flexibel

Angle grinder

Continual toothed disc suitable for cutting tiles.
schlagwirkung

Drehbohrer

Drehbohrer ohne Schlagwirkung mit spezieller Spitze für das Bohren von Löchern.

HINWEISE FÜR ERHOBENE BODENVERLEGUNG

BODENBELÄGE DIE TROCKEN IM AUSSENBEREICH IN DER HÖHE VERLEGT WERDEN, UNTERLIEGEN DER WIRKUNG DES WINDES, WODURCH DIE GEFAHR BESTEHT, DASS DIE PLATTEN AUFGEWORFEN WERDEN. DER HERSTELLER ERTEILT DAHER DIE EMPFEHLUNG, DASS DIE EIGNUNG DES SYSTEMS FÜR EINE VERLEGUNG IN DER HÖHE DURCH EINEN ZUGELASSENEN SACHVERSTÄNDIGEN ÜBERPRÜFT WIRD, WOBEI DIE LOKAL GÜLTIGEN VORSCHRIFTEN UND NUTZUNGSBEDINGUNGEN ZU BEACHTEN SIND, UM DIE GEFAHR VON PERSONEN- UND SACHSCHÄDEN ZU VERMEIDEN.

Die keramische Fliese kann nach einen Schlag brechen, wenn ein Gegenstand aus größerer Höhe darauf fällt. Eine falsch installierte Fliese auf erhobenen Boden kann einbrechen, mit anschließender Verletzungsgefahr. Nichtbeachtung der Anleitungen des Herstellers bezüglich der Verlegung von Fliesen (einschließlich, falls erforderlich, der Anweisung über Trägerverlegung und die korrekte Anwendung des Fasernetzwerkes oder verzinkter Stahlfolie auf der Rückseite der Fliesen) können zu schweren Verletzungen führen.

FÜR GENAUERE INFORMATIONEN UND VERLEGEHINWEISE VERWEISEN WIR AUF UNSERE WEBSEITE NOVOCERAM ODER AUF UNSEREN KATALOG.

 FÜR ALLE LÄNDERFÜR ALLE LÄNDER AUSSER USA, KANADA, OZEANIEN
ABMESSUNGENBIS ZU 2 cmVON 2 cm BIS 10 cmVON 10 cm BIS 30 cm
Posa sopraelevata 60x6060×60 cm4 Stützen für Fliesen
(3,4 pcs/m²)
4 Stützen für Fliesen
(3,4 pcs/m²)
4 Stützen für Fliesen
(3,4 pcs/m²)
+ verzinkte stahlfolie
Posa sopraelevata 45x9045×90 cm6 Stützen für Fliesen
(6 pcs/m²)
6 Stützen für Fliesen
(6 pcs/m²)
+ verzinkte stahlfolie
6 Stützen für Fliesen
(6 pcs/m²)
+ verzinkte stahlfolie
Posa sopraelevata 30x12030×120 cm (6 Stützen für Fliesen)6 Stützen für Fliesen
(7 pcs/m²)
6 Stützen für Fliesen
(7 pcs/m²)
+ verzinkte stahlfolie
6 Stützen für Fliesen
(7 pcs/m²)
+ verzinkte stahlfolie

EINBAUTIPS

FALLS DER EINSATZ DER 20 MM PLATTEN EINE VERWENDUNG DES KERAMISCHEN PRODUKTS ALS BESTANDTEIL DER GEBÄUDESTRUKTUR VORSIEHT, IST DER PLANER UND/ODER DER AUFTRAGGEBER ANGEHALTEN, EINE SORGFÄLTIGE PRÜFUNG DER VORAUSSETZUNGEN DES PROJEKTS IN BEZUG AUF DIE TECHNISCHEN EIGENSCHAFTEN DER PLATTEN VORZUNEHMEN. INSBESONDERE ZUR VERMEIDUNG DER GEFAHR VON PERSONEN- UND SACHSCHÄDEN, ERTEILT DER HERSTELLER FOLGENDEN HINWEIS:UNTER BERÜCKSICHTIGUNG DES UMSTANDES, DASS DIE FLIESE INFOLGE EINES SCHWEREN HERABFALLENDEN GEGENSTANDES ZERBRECHEN KÖNNTE, MUSS IM FALLE EINER ANWENDUNG ALS DOPPELBODEN IM VORAUS EINE PRÜFUNG DES SPEZIFISCHEN EINSATZBEREICHES ERFOLGEN. AUSSERDEM IST DIE NACHFOLGENDE TABELLE MIT VERLEGEANWEISUNGEN ZU BERÜCKSICHTIGEN, DIE UNTER BESTIMMTEN BEDINGUNGEN DIE AUFBRINGUNG EINER VERSTÄRKUNG AUF DER RÜCKSEITE DER FLIESE VORSIEHT (NETZ PLUS, ODER VERZINKTER STAHL) WELCHE VOM PRODUZENTEN GELIEFERT WIRD;MIT BEZUG AUF BODENBELÄGE DIE TROCKEN IM AUSSENBEREICH IN DER HÖHE VERLEGT WERDEN, SIND DIE SPEZIFISCHEN LOKALEN VORSCHRIFTEN UND NUTZUNGSBEDINGUNGEN ZU BERÜCKSICHTIGEN, DIE UNTER ANDEREM, WIE ZUM BEISPIEL FÜR DIE WIRKUNG DES WINDES, DER STRUKTURELLEN BELASTUNG, DER WIRKUNG VON ERDBEBEN, ETC., VORGESEHEN SIND.DIE NICHTBERÜCKSICHTIGUNG DER OBEN GENANNTEN ANWEISUNGEN KANN ZU EINER UNSACHGEMÄSSEN VERWENDUNG DES PRODUKTS FÜHREN UND EVENTUELL SCHWERWIEGENDE PERSONEN- UND SACHSCHÄDEN VERURSACHEN.

Hinweis: Für alle Details und technischen Erklärungen zu dem Fasernetz Plus oder das verzinkte Stahlblech, kontaktieren Sie bitte Novoceram. Novoceram ist nur verantwortlich, wenn es das ganze System liefert (Fliese + Fasernetz Plus oder das verzinktes Stahlblech).
Novoceram kann nicht für Verstärkungssysteme, die es nicht geliefert hat, zur Verantwortung gezogen werden.

DRAINAGE

Um eine Drainage des Bodenbelages zu erhalten, ist es erforderlich, für eine Quer- und Längsneigung zu sorgen. Beachten Sie auch, dass im Hinblick auf die besonderen Eigenschaften von Feinsteinzeug, hat Novoceram Outdoor plus keine Möglichkeit zur Wasseraufnahme (eine Funktion, die es frostsicher macht). Dies kann zu einer Wasseransammlung am Rand der Fliese führen, unabhängig von der Ausführung der Verlegung. Novoceram empfiehlt eine Verlegung mit Fugen von mindestens 3 mm.
